Tìm hiểu cấu tạo và nguyên lý hoạt động tủ đông chi tiết nhất
Được sử dụng phổ biến trong gia đình, nhà hàng, siêu thị và các cơ sở chế biến thực phẩm, tủ đông là thiết bị bảo quản giúp duy trì nhiệt độ thấp để giữ thực phẩm luôn tươi ngon trong thời gian dài. Việc hiểu rõ cấu tạo và nguyên lý hoạt động tủ đông sẽ giúp người dùng vận hành thiết bị đúng cách, nâng cao hiệu quả làm lạnh, tiết kiệm điện năng và kéo dài tuổi thọ sản phẩm. Trong bài viết dưới đây, Fushimavina sẽ phân tích chi tiết các bộ phận quan trọng cùng quy trình làm lạnh của thiết bị.
1. Danh sách 6 bộ phận chính trong cấu tạo tủ đông
Sau đây là 6 bộ phận chính cấu tạo tủ đông lạnh công nghiệp:

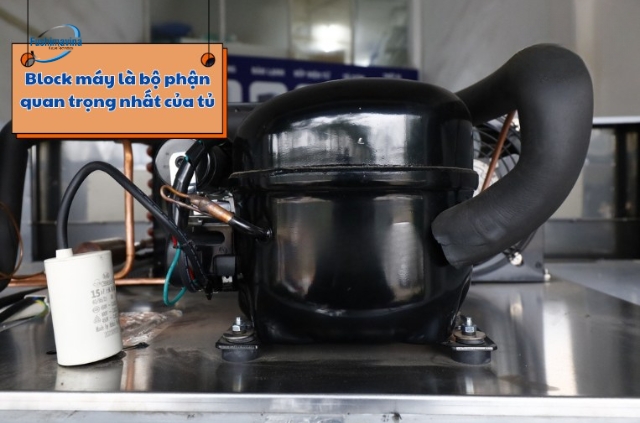

1.1. Block máy
Block máy (máy nén) là bộ phận quan trọng nhất trong cấu tạo và nguyên lý hoạt động tủ đông. Bộ phận này thường được lắp ở phía sau, gần đáy tủ, có nhiệm vụ hút môi chất lạnh ở dạng khí từ dàn lạnh, nén lên áp suất và nhiệt độ cao rồi đưa đến dàn nóng.
Trong quá trình hoạt động, máy nén tạo áp suất để môi chất lạnh lưu thông liên tục trong toàn bộ hệ thống làm lạnh. Khi gas lạnh được nén, nhiệt độ của môi chất sẽ tăng lên và được dẫn đến dàn nóng để tản nhiệt ra môi trường. Sau khi được làm mát và ngưng tụ thành dạng lỏng tại dàn nóng, môi chất lạnh sẽ đi qua van tiết lưu, tiếp tục di chuyển đến dàn lạnh để hấp thụ nhiệt bên trong tủ, tạo ra hơi lạnh và duy trì nhiệt độ bảo quản thực phẩm.

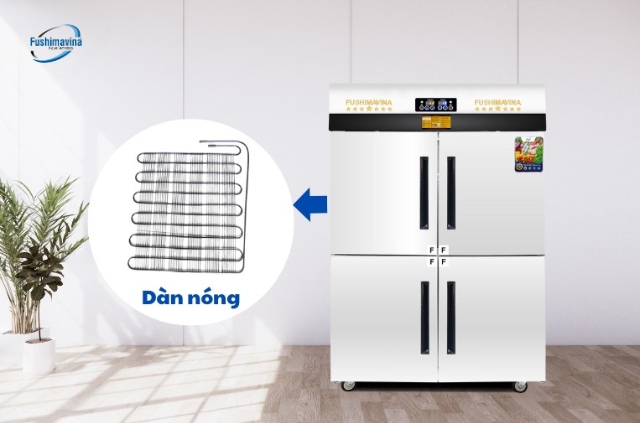

1.2. Dàn nóng
Dàn nóng là bộ phận có nhiệm vụ tản nhiệt cho môi chất lạnh sau khi được máy nén nén lên áp suất và nhiệt độ cao. Tại đây, gas lạnh ở dạng khí sẽ được làm mát, ngưng tụ thành dạng lỏng trước khi đi qua van tiết lưu và di chuyển đến dàn lạnh để tiếp tục chu trình làm lạnh.
Khi gas lạnh đi vào dàn nóng, hệ thống ống dẫn và các cánh tản nhiệt sẽ giải phóng nhiệt lượng ra môi trường bên ngoài, giúp môi chất lạnh giảm nhiệt và chuyển từ trạng thái khí sang lỏng. Quá trình này không chỉ đảm bảo chu trình làm lạnh diễn ra liên tục mà còn góp phần nâng cao hiệu suất hoạt động của tủ đông.

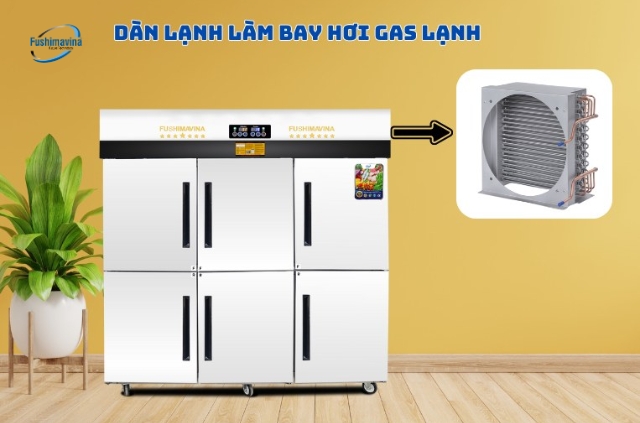

1.3. Dàn lạnh tủ đông
Dàn lạnh là bộ phận trực tiếp tạo ra hơi lạnh trong cấu tạo và nguyên lý hoạt động tủ đông. Bộ phận này có nhiệm vụ hấp thụ nhiệt từ khoang bảo quản, duy trì nhiệt độ thấp và đảm bảo thực phẩm luôn được bảo quản trong điều kiện tối ưu.
Môi chất lạnh sau khi đi qua van tiết lưu sẽ ở trạng thái lỏng, áp suất và nhiệt độ thấp trước khi đi vào dàn lạnh. Tại đây, môi chất lạnh nhanh chóng bay hơi và hấp thụ nhiệt từ không khí bên trong tủ, làm giảm nhiệt độ của khoang chứa. Sau khi hoàn tất quá trình trao đổi nhiệt, môi chất lạnh chuyển sang dạng khí và quay trở lại máy nén để tiếp tục chu trình làm lạnh khép kín.
1.4. Gas lạnh
Gas lạnh (môi chất lạnh) là thành phần quan trọng trong cấu tạo và nguyên lý hoạt động của tủ đông, có nhiệm vụ tuần hoàn trong hệ thống để hấp thụ và truyền nhiệt, tạo ra hơi lạnh phục vụ quá trình bảo quản thực phẩm. Khi đi qua dàn lạnh ở môi trường áp suất thấp, môi chất lạnh sẽ bay hơi và hấp thụ nhiệt từ bên trong tủ. Sau đó, môi chất được máy nén nén lên áp suất cao, di chuyển đến dàn nóng để tỏa nhiệt ra môi trường và ngưng tụ thành dạng lỏng trước khi tiếp tục chu trình làm lạnh. Quá trình tuần hoàn liên tục này giúp tủ đông duy trì nhiệt độ ổn định và đảm bảo hiệu suất làm lạnh tối ưu.

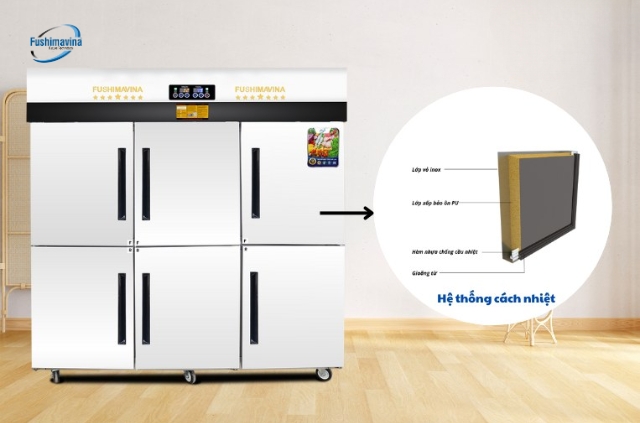

1.5. Hệ thống cách nhiệt của tủ đông
- Lớp cách nhiệt Polyurethane (PU): Được bơm giữa hai lớp vỏ tủ, có khả năng giữ nhiệt tốt, hạn chế thất thoát hơi lạnh, giúp tủ duy trì nhiệt độ ổn định và tiết kiệm điện năng.
- Vỏ tủ: Thường được làm từ inox hoặc nhựa ABS cao cấp, có độ bền cao, chống va đập và kết hợp với lớp cách nhiệt để giảm sự truyền nhiệt từ môi trường bên ngoài.
- Cửa tủ: Thiết kế nhiều lớp, tích hợp lớp cách nhiệt bên trong giúp ngăn hơi lạnh thất thoát, đồng thời tăng hiệu quả bảo quản thực phẩm.
- Gioăng cửa: Làm từ cao su đàn hồi, ôm khít mép cửa khi đóng, hạn chế tối đa sự xâm nhập của không khí nóng từ bên ngoài và duy trì hiệu suất làm lạnh ổn định.
1.6. Các thiết bị đi kèm khác
Bên cạnh các bộ phận chính, cấu tạo tủ đông còn có một số thiết bị hỗ trợ giúp nâng cao trải nghiệm sử dụng và tối ưu hiệu quả vận hành:
- Bảng điều khiển: Cho phép người dùng dễ dàng cài đặt và điều chỉnh nhiệt độ, lựa chọn chế độ hoạt động phù hợp với nhu cầu bảo quản thực phẩm.
- Lỗ thoát nước: Hỗ trợ thoát nước trong quá trình xả đá và vệ sinh tủ, giúp việc làm sạch nhanh chóng, thuận tiện hơn.
- Bánh xe di chuyển: Được trang bị trên nhiều mẫu tủ đông, giúp dễ dàng di chuyển thiết bị đến vị trí mong muốn. Một số dòng còn tích hợp chốt khóa bánh xe để cố định tủ, đảm bảo an toàn trong quá trình sử dụng.

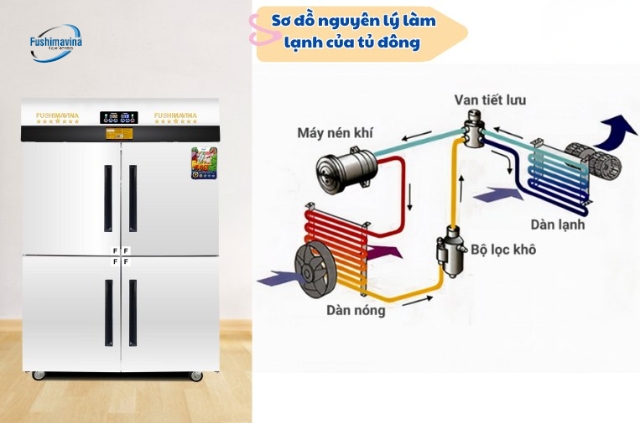

2. Nguyên lý làm lạnh của tủ đông
Trong cấu tạo và nguyên lý hoạt động tủ đông, quá trình làm lạnh diễn ra theo một chu trình tuần hoàn khép kín của môi chất lạnh, gồm 4 giai đoạn chính:
- Giai đoạn 1 – Máy nén nén môi chất lạnh: Máy nén hút môi chất lạnh ở dạng khí, áp suất thấp từ dàn lạnh và nén lên áp suất, nhiệt độ cao. Sau đó, môi chất lạnh được đẩy đến dàn nóng để tiếp tục chu trình làm lạnh.
- Giai đoạn 2 – Dàn nóng tản nhiệt và ngưng tụ: Tại dàn nóng, môi chất lạnh giải phóng nhiệt ra môi trường thông qua các cánh tản nhiệt. Sau khi giảm nhiệt, môi chất lạnh ngưng tụ từ trạng thái khí sang dạng lỏng áp suất cao và đi qua van tiết lưu.
- Giai đoạn 3 – Van tiết lưu giảm áp: Khi đi qua van tiết lưu, áp suất và nhiệt độ của môi chất lạnh giảm mạnh, tạo điều kiện để môi chất lạnh bay hơi nhanh khi đi vào dàn lạnh.
- Giai đoạn 4 – Dàn lạnh hấp thụ nhiệt: Tại dàn lạnh, môi chất lạnh bay hơi và hấp thụ nhiệt từ không khí bên trong tủ, tạo ra hơi lạnh để bảo quản thực phẩm. Sau khi hoàn tất quá trình trao đổi nhiệt, môi chất lạnh chuyển sang dạng khí và quay trở lại máy nén, tiếp tục chu trình làm lạnh khép kín.
Như vậy, bài viết đã giúp bạn hiểu rõ cấu tạo và nguyên lý hoạt động tủ đông, từ chức năng của từng bộ phận đến quy trình làm lạnh diễn ra bên trong thiết bị. Việc nắm vững những kiến thức này không chỉ giúp bạn sử dụng tủ đông đúng cách mà còn hỗ trợ quá trình bảo dưỡng, khắc phục một số lỗi cơ bản và lựa chọn sản phẩm phù hợp với nhu cầu sử dụng.
